Контейнерный центр обработки данных (КЦОД) и модульный (МЦОД) – что это

В любой организации дата-центр считается основным местом хранения персональных данных. Конструкция представляет собой бокс, внутри которого размещаются коммуникационные и инженерные системы.

Установки делятся на контейнерный и модульный цод, которые различаются конструктивно. Каждый вид имеет сильные и слабые стороны, которые необходимо учитывать при выборе формата информационного хранилища.

КЦОД

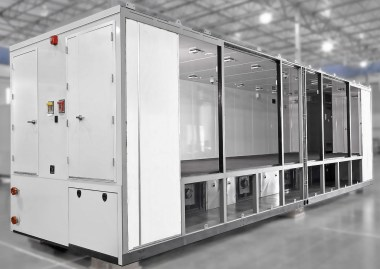

Центр обработки данных контейнерного типа представляет собой готовую инженерную инфраструктуру, пригодную к размещению оборудования. Стенки бокса – многослойная конструкция, состоящая из:

• сэндвич-панелей;
• стальных листов 2 мм (две штуки).

Внутреннее пространство стен заполняется огнеупорным теплоизолятором. Габариты металлической емкости соответствуют размерности ISO-контейнеров для морских перевозок.

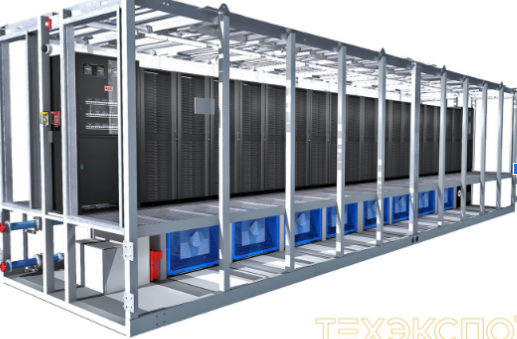

Бокс оснащается специальными стойками для размещения компьютерного оборудования. Количество секций определяется длиной резервуара:

• 20 футов – 6 штук;
• 40 футов – 12 ячеек.

Если требуется монтаж IT-установок, количество которых превышает стандартные конфигурации, разрабатывается индивидуальный проект. Кроме этого внутренняя инфраструктура подразумевает наличие следующих элементов:

1. Система охлаждения. Преимущественно используется технология канального кондиционирования в целях экономии полезной площади. В качестве хладагента применяется фреон или охлаждающая жидкость. В последнем варианте требуется наличие устройство климатического контроля.
2. Распределительные электрические щиты. Параллельно устанавливается блок распределения питания, лотки для прокладки кабеля, фальшпол. Проводка надежно защищается от случайных механических повреждений, перегрева, скачков напряжения, влаги и иных факторов, оказывающих негативное влияние на работоспособность электросети.
3. Автоматическое пожаротушение по газовой технологии.
4. Система защиты от несанкционированного проникновения. Антивандальные замки, камеры видеонаблюдения, сигнализация.

Вес неснаряженной (без IT-оборудования) установки достигает 15 тонн.

МЦОД

Модульный центр обработки данных – своеобразный конструктор, каждая деталь которого выполняет определенные задачи. Состоит из следующих элементов:

1. IT-модуль. Центральная часть со стойками, предназначенная для размещения информационного оборудования.
2. Система охлаждения. Фреоновая или жидкостная. В первом случае охлаждающая жидкость циркулирует по системе, поддерживая заданную температуру. Во втором требуется монтаж внешнего чиллера (климат – контроль).
3. Питание. Сектор, отвечающий за стабильную подачу электроэнергии конечным потребителям. В некоторых случаях свободная площадь позволяет установить автономный источник питания в виде ДНУ.
4. Дополнительные модули. Отдельные секции, которые не входят в базовую комплектацию, но могут монтироваться в качестве сопутствующего отдела. Например, организация функционального блока охраны объекта.

Главное преимущество модульных систем – возможность масштабирования. Если в процессе эксплуатации выявляется необходимость включения в систему ранее неиспользуемого блока, реконструировать МЦОД не нужно. Модуль «пристраивается» в основной базе.

Также применяются мобильные дата-центры, оснащенные колесным рядом. Обустроенные контейнеры упрощают перевозку информационного оборудования без риска повреждения. Минусы – ограниченность свободного пространства для размещения приборов. Площадь рассчитана на хранение 1-2 блоков особой важности.
